НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КРУТЯЩЕГО МОМЕНТА СИЛЫ

Stale system for ensuring the uniformity of measurements.

State verification schedule for means measuring the torque of force

Дате введения — 2013—01—01

1    Область применения

Настоящий стандарт распространяется на средства измерений крутящего момента силы в диапазоне измерений от 1 1 СИ до 5 10е Н - ми устанавливает порядокпвредачи единицы крутящего момента силы — ньютон-метра (Н м) от государственного первичного эталона единицы крутящего момента силы (далее — государственный первичный эталон) рабочим средствам измерений с помощью эталонов k-го разряда с указанием погрешностей и основных методов поверки [рисунок А. 1 (приложение А)].

Допускается проводить поверку средств измерений, не указанных в настоящем стандарте, при условии разработки методик поверки, обеспечивающих доверительные границы погрешности результатов измерений не более 1/3 пределов допускаемой погрешности поверяемых средств измерений.

2    Нормативные ссылки

8 настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.021—2005 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

ГОСТ 8.663—2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты, который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3    Государственный первичный эталон

3.1 В состав государственного первичного эталона входят следующие средства измерений:

•    эталонная установка для воспроизведения единицы крутящего момента силы в диапазоне от 1 до 250 Н • м;

•    эталонная установка для воспроизведения единицы крутящего момента силы в диапазоне от 20 до 2,5 Ю3 Н м;

•    эталонная установка для воспроизведения единицы крутящего момента силы в диапазоне от 200 до 2 104 Нм;

•    компараторы (измерители крутящего момента силы в диапазоне от 1 до 2 10J Н м).

Издание официальное

3.2    Диапазон значений крутящего момента силы, а котором воспроизводится единица, составляет от1 до2К>Нм.

3.3    Государственный первичный эталон обеспечивает воспроизведение единицы и ее передачу с относительным средним квадратическим отклонением (далее — СКО) результата измерений Sc, не превышающим 0,8 10-4 в диапазоне от 1 до 2.5 1C3 Н м и 1.5 Ю4 —в диапазоне от 2.5-10 до 2 • 104 Н • м при 20 независимых измерениях.

Относительная неисключенная систематическая погрешность не превышает 2 • 10-4 в диапазо-не от 1 до 2.5 10 Н -ми4 104 — в диапазоне от 2,5 10 до 2 • 10 Н м.

Относительная стандартная неопределенность, оцениваемая по типу А. не превышает 0.8 10'4 в диапазоне от 1 до 2.5 • 103Н - ми1,5 -10-4 — в диапазоне от2,5 103 до 2 104 Н мпри 20 независимых измерениях.

Относительная стандартная неопределенность, оцениваемая по типу В. иоВ не превышает

1.0 -10 4 в диапазоне от 1 до 2.5 103Н ми 2.0 104 — в диапазоне от 2.5 • 103до2 -104 Н - м.

3.4    Государственный первичный эталон применяют для передачи единицы крутящего момента силы эталонам 1-го разряда методом прямых измерений и методом сличения с помощью компаратора, эталонам 2-го разряда методом сличения с помощью компаратора и рабочим средствам измерений методом прямых измерений.

3.5    Относительное СКО компараторов (измерителей крутящего момента силы), используемых для сличений государственного первичного эталона с эталонами 1-го разряда составляет не более 0.01 %.

4 Эталоны

4.1    Эталоны, заимствованные из других поверочных схем

4.1.1    В качестве эталонов, заимствованных из других поверочных схем, используют сило-еоспроиэводящие машины (рабочие эталоны 3-го разряда) по ГОСТ 8.683. предел воспроизведения (ПВ)£1 МН. средства измерений длины до 10 м по рекомендациям по метрологии [1]. гири класса точности М, по ГОСТ 8.021.

4.1.2    Эталоны, заимствованные из других поверочных схем, применяют для поверки поверочных установок 1-го разряда в диапазоне от 5 102 до 2 Ю4 Н м и поверочных установок 2-го разряда в диапазонах от 1 10-4 до 1 Н • м и от 2 • 104 дс 5 106 Н м методом косвенных измерений.

4.2    Эталоны 1-горазряда

4.2.1    В качестве эталонов 1-горазряда используют поверочные установки и измерители (моментомеры). преобразователи крутящего момента силы в диапазоне измерений от 5 102до2 104 Н м.

4.2.2    Пределы допускаемых относительных погрешностей ^эталонов 1-горазряда должны быть:

- для поверочных установок — от 0,02 % до 0.5 %;

•    для измерителей (моментомеров), преобразователей крутящего момента силы — не более

0.1 %.

4.2.3    Эталоны 1-го разряда применяют для поверки эталонов 2-го разряда и рабочих средств измерений методом прямых измерений.

4.2.4    Соотношение предела допускаемой погрешности эталона 1 -го разряда и продела допускаемой погрешности эталона 2-го разряда должно составлять не более 0,4.

4.3 Эталоны 2-го разряда

4.3.1    В качествеэталонов2-горазрядаиспользуютизмерители(моментомеры). преобразователи крутящего момента силы, поверочные установки в диапазоне измеренийот1 до 2 104 Н • м. поверочные установки, содержащие специальные рычаги, меры силы или динамометры, в диапазонах измерений от 1 • 104до 1 Н миот2• 10до5- 10еН• м.

4.3.2    Предел ы допускаемых относительных погрешностей \ эталонов 2-го разряда должны быть:

•    для измерителей (моментомеров), преобразователей крутящего момента силы — от 0.25 % до

2.0%:

•    для поверочных установок — от 0.2 % до 2.5 %.

4.3.3    Эталоны 2-го разряда применяют для поверки рабочих средств измерений методом прямых измерений.

4.3.4    Соотношение предела допускаемой погрешности (доверительных границ погрешности) эталонов 2-го разряда и предела допускаемой погрешности рабочих средств измерений должно составлять не более 0.4.

5 Рабочие средства измерений

5.1    В качестве рабочих средств измерений ислольэуют измерители, преобразователи крутящего момента силы, стационарные моментомеры, ротационные приборы для измерений динамической вяз-кости, гайковерты и винтоверты со встроенными предельными моментными муфтами, шкальные и предельные моментные ключи, машины и приборы для испытаний на прочность.

5.2    Значения пределов допускаемых относительных погрешностей рабочих средств измерений не должны превышать значений, указанных в таблице 1.

Таблица 1 — Пределы допускаемых относительных погрешностей рабочих средств измерений

Рабочие средства «оперений

Диапазон измерений. Н м

Пределы долуосаеыых относительных погрешностей

а#.%

Измерители (моментомеры), преобразователи крутящего момента силы

1— 2Ю4

0.1—1.0 0.25— 5.0

Моментомеры стационарные

1 • 10—5-10 1— 2-ПТ

0.5—5.0 0.25—1.0

Приборы ротационные для измерений динамической вязкости

1 • 10—5-10

1—5

Машины и приборы для испытаний на прочность

1— 2-1СГ

1—5

Гайковерты, винтоверты. ключи моментные шкальные и предельные

1-10-—5-10

2—10

юшимА

■галыно^

<}»йЕП1ЯВШр>НИЙ



SWCfrVIHMXlMOU

хлхШт

тштаивтут

ИйМ№|

MMOKlaf-g

wH0fic


•ДОМ)

тн&ы

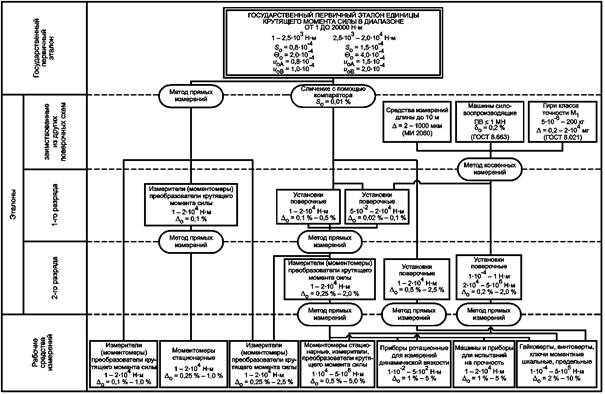

Рисунок А-1
